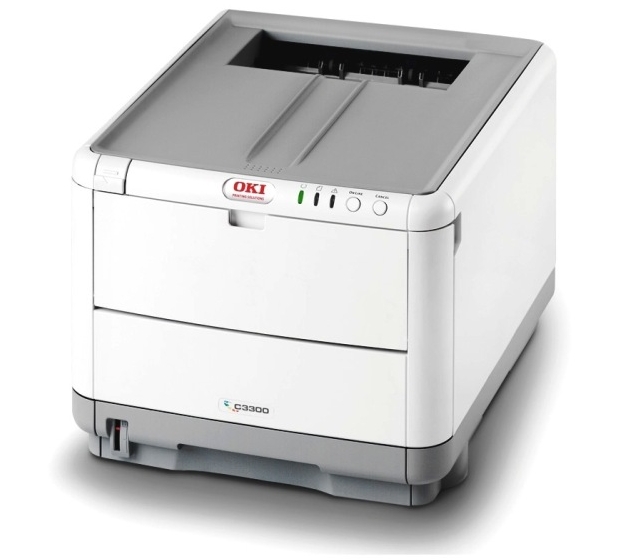

OKI C3300N

Рейтинг

Снят с производства

Тип устройства

Принтер

Технология печати

светодиодная

Макс. формат

Число страниц в месяц

35000

Цветность печати

цветная

Общие характеристики
Тип	лазерный/светодиодный
Цветность печати	цветная
Размещение	настольный
Макс. формат	A4
Тип устройства	Принтер
Область применения	малый офис
Технология печати	светодиодная
Число страниц в месяц	35 000
Факс
Телефон
Печать фотографий
Копир
Сканер
Принтер
Время разогрева	60
Двусторонняя печать
Пигментные чернила
Печать без полей
Прямая печать
Макс, разрешение для ч/б печати
По X	1 200
По Y	600
Время выхода первого отпечатка
Ч/б	12
Цветн,	15
Сканер
Стандарт WIA
Отправка изображения по e-mail
Стандарт TWAIN
Расходные материалы
Ресурс фотобарабана	15 000
Ресурс ч/б картриджа/тонера	1 000
Ресурс цветного картриджа/тонера	1 000
Количество картриджей	4
Печать на:
CD/DVD
Рулоне
Карточках
Пленках
Этикетках
Глянцевой бумаге
Конвертах
Матовой бумаге
Фотобумаге
Плотность бумаги
Минимальная	64
Максимальная	203
Факс
Цветной
Телефон
Автоответчик
Стандарт DECT
Спикерфон
Проводная трубка
Caller ID
Беспроводная трубка
АОН
Языки управления
PCL 5e
PPDS
PCL 6
PCL 5c
PostScript 2
PostScript 3
PDF
PostScript
Лотки
Емкость лотка ручной подачи	1
Подача бумаги
Стандартная	250
Вывод бумаги
Стандартный	150
Финишер
Брошюровщик
Сортер
Сортировка со сдвигом
Степлер
Интерфейсы
LPT
Bluetooth
Wi-Fi
FireWire (IEEE 1394)
Ethernet (RJ-45)
USB
Устройство для чтения карт памяти
RS-232
Инфракрасный порт
Версия USB	2,0
Память/Процессор
Частота процессора	200
Объем памяти	32
Дополнительная информация
Мин. системные требования	Intel Pentium II
Поддержка ОС
Linux
Windows
DOS
Mac OS
Потребляемая мощность
При работе	980
В режиме ожидания	100
Уровень шума
В режиме ожидания	37
При работе	50
Габариты
Высота	290
Вес	21
Глубина	478
Ширина	372

Модули

(Узел термозакрепления)

(Электронные компоненты)

(Подача и захват бумаги)

(Детали корпуса)

(Внутренние компоненты)

Детали

Деталь:	Кассета на 250 листов, в сборе (лоток 2)
Парткод:	43192601
Цена:	5 400 ₽

Деталь:	Плоский кабель к плате с датчиками тонера
Парткод:	2381028P0030
Цена:	1 200 ₽

Деталь:	Правая боковая пластина, в сборе
Парткод:	43194102

Деталь:	Face-down paper delivery assembly (M806)
Парткод:	43206102

Деталь:	DISPLAY PCB ASSY
Парткод:	43135001
Цена:	2 400 ₽

Деталь:	MAIN CONTROLLER PCB ASSY, L6
Парткод:	43087202

Деталь:	FIXING ASSEMBLY
Парткод:	43377103

Деталь:	Рама кассеты на 250 листов, в сборе
Парткод:	43192201
Цена:	6 600 ₽

Деталь:	Передняя откидная крышка
Парткод:	43210702

Деталь:	Рычаг крышки доступа к картриджам
Парткод:	43324601
Цена:	1 900 ₽

Деталь:	Наименование модели (пластиковая накладка)
Парткод:	43191801

Деталь:	Control panel jewel, HP
Парткод:	43216801
Цена:	1 800 ₽

Деталь:	Задняя съёмная крышка
Парткод:	43215701
Цена:	2 100 ₽

Деталь:	Кассета на 250 листов, в сборе (лоток 2)
Парткод:	43192601
Цена:	5 400 ₽

Деталь:	Плоский кабель к плате с датчиками тонера
Парткод:	2381028P0030
Цена:	1 200 ₽

Деталь:	Правая боковая пластина, в сборе
Парткод:	43194102

Деталь:	Face-down paper delivery assembly (M806)
Парткод:	43206102

Деталь:	DISPLAY PCB ASSY
Парткод:	43135001
Цена:	2 400 ₽

Деталь:	MAIN CONTROLLER PCB ASSY, L6
Парткод:	43087202

Деталь:	FIXING ASSEMBLY
Парткод:	43377103

Деталь:	Рама кассеты на 250 листов, в сборе
Парткод:	43192201
Цена:	6 600 ₽

Деталь:	Передняя откидная крышка
Парткод:	43210702

Деталь:	Рычаг крышки доступа к картриджам
Парткод:	43324601
Цена:	1 900 ₽

Деталь:	Наименование модели (пластиковая накладка)
Парткод:	43191801

Деталь:	Control panel jewel, HP
Парткод:	43216801
Цена:	1 800 ₽

Деталь:	Задняя съёмная крышка
Парткод:	43215701
Цена:	2 100 ₽

Деталь:	Кассета на 250 листов, в сборе (лоток 2)
Парткод:	43192601
Цена:	5 400 ₽

Деталь:	Плоский кабель к плате с датчиками тонера
Парткод:	2381028P0030
Цена:	1 200 ₽

Деталь:	Правая боковая пластина, в сборе
Парткод:	43194102

Деталь:	Face-down paper delivery assembly (M806)
Парткод:	43206102

Деталь:	DISPLAY PCB ASSY
Парткод:	43135001
Цена:	2 400 ₽

Деталь:	MAIN CONTROLLER PCB ASSY, L6
Парткод:	43087202

Деталь:	FIXING ASSEMBLY
Парткод:	43377103

Деталь:	Рама кассеты на 250 листов, в сборе
Парткод:	43192201
Цена:	6 600 ₽

Деталь:	Передняя откидная крышка
Парткод:	43210702

Деталь:	Рычаг крышки доступа к картриджам
Парткод:	43324601
Цена:	1 900 ₽

Деталь:	Наименование модели (пластиковая накладка)
Парткод:	43191801

Деталь:	Control panel jewel, HP
Парткод:	43216801
Цена:	1 800 ₽

Деталь:	Задняя съёмная крышка
Парткод:	43215701
Цена:	2 100 ₽

Деталь:	Кассета на 250 листов, в сборе (лоток 2)
Парткод:	43192601
Цена:	5 400 ₽

Деталь:	Плоский кабель к плате с датчиками тонера
Парткод:	2381028P0030
Цена:	1 200 ₽

Деталь:	Правая боковая пластина, в сборе
Парткод:	43194102

Деталь:	Face-down paper delivery assembly (M806)
Парткод:	43206102

Деталь:	DISPLAY PCB ASSY
Парткод:	43135001
Цена:	2 400 ₽

Деталь:	MAIN CONTROLLER PCB ASSY, L6
Парткод:	43087202

Деталь:	FIXING ASSEMBLY
Парткод:	43377103

Деталь:	Рама кассеты на 250 листов, в сборе
Парткод:	43192201
Цена:	6 600 ₽

Деталь:	Передняя откидная крышка
Парткод:	43210702

Деталь:	Рычаг крышки доступа к картриджам
Парткод:	43324601
Цена:	1 900 ₽

Деталь:	Наименование модели (пластиковая накладка)
Парткод:	43191801

Деталь:	Control panel jewel, HP
Парткод:	43216801
Цена:	1 800 ₽

Деталь:	Задняя съёмная крышка
Парткод:	43215701
Цена:	2 100 ₽

Деталь:	Кассета на 250 листов, в сборе (лоток 2)
Парткод:	43192601
Цена:	5 400 ₽

Деталь:	Плоский кабель к плате с датчиками тонера
Парткод:	2381028P0030
Цена:	1 200 ₽

Деталь:	Правая боковая пластина, в сборе
Парткод:	43194102

Деталь:	Face-down paper delivery assembly (M806)
Парткод:	43206102

Деталь:	DISPLAY PCB ASSY
Парткод:	43135001
Цена:	2 400 ₽

Деталь:	MAIN CONTROLLER PCB ASSY, L6
Парткод:	43087202

Деталь:	FIXING ASSEMBLY
Парткод:	43377103

Деталь:	Рама кассеты на 250 листов, в сборе
Парткод:	43192201
Цена:	6 600 ₽

Деталь:	Передняя откидная крышка
Парткод:	43210702

Деталь:	Рычаг крышки доступа к картриджам
Парткод:	43324601
Цена:	1 900 ₽

Деталь:	Наименование модели (пластиковая накладка)
Парткод:	43191801

Деталь:	Control panel jewel, HP
Парткод:	43216801
Цена:	1 800 ₽

Деталь:	Задняя съёмная крышка
Парткод:	43215701
Цена:	2 100 ₽

Коды ошибок

001

002 ... 007

020

025

030

031

036

040

042, 043, 045

052

070

072

073

074, 075

081

104

106

120

121

122

123

124

126

127

131 ... 134

140

150 ... 153

154

155

160 ... 163

167

168

169

170, 171

172, 173

174

175

176, 177

190

200 ... 202

203 ... 214

209

230

231

240

901, 902

903, 904

923

Описание

Парткод

Название

OKI Термоблок (печка) 220V

OKI Транспортный ремень

OKI (43459329) Тонер-картридж желтый повышенной емкости

OKI (43459330) Тонер-картридж пурпурный повышенной емкости

OKI (43459331) Тонер-картридж голубой повышенной емкости

OKI (43459332) Тонер-картридж черный повышенной емкости

OKI (43459433) Тонер-картридж желтый

OKI (43459434) Тонер-картридж пурпурный

OKI (43459435) Тонер-картридж голубой

OKI (43459436) Тонер-картридж черный

OKI Фотобарабан желтый

OKI Фотобарабан пурпурный

OKI Фотобарабан голубой

OKI Фотобарабан черный

Error code:	001
Display:	Service Call 001: Error
Description:	Leading edge of the recording paper fails to reach the Timing Sensor. (1st Cassette)
Causes:	Recording paper jam. Timing Sensor abnormal.
Remedy:	Is the error display reproducible? Power OFF/ON Replace CU PCB. (Must replace EEPROM)

Error code:	020
Display:	Service Call 020: Error
Description:	CU ROM Hash Check Error 1
Causes:	Is program ROM DIMM set properly? Is error recovered by replacing program ROM DIMM?
Remedy:	Reset program ROM DIMM. Replace program ROM DIMM. Replace TIG board. (Replace EEPROM)

Error code:	025
Display:	Service Call 025: Error
Description:	CU Font ROM Hash Error1 Detected a Font Data hash check error.
Causes:	Detected a Font ROM_DIMM hash check error. (Japan Model only)
Remedy:	Detected a Font Data hash check error. (Japan Model only) Replace CU PCB. (Must replace EEPROM)

Error code:	030
Display:	Service Call 030: Error
Description:	CU Slot1 DIMM RAM Check Error
Causes:	Is subject RAM DIMM set properly? Is error recovered by replacing subject ROM DIMM?
Remedy:	Reset subject RAM DIMM. Replace RAM DIMM. Replace TIG board. (Replace EEPROM)

Error code:	031
Display:	Service Call 031: Error
Description:	CU Slot2 DIMM RAM Check Error
Causes:	Is subject RAM DIMM set properly? Is error recovered by replacing subject ROM DIMM?
Remedy:	Reset subject RAM DIMM. Replace RAM DIMM. Replace TIG board. (Replace EEPROM)

Error code:	036
Display:	Service Call 036: Error
Description:	Slot2 RAM Spec Error. The CU RAM Slot2 DIMM specification is not supported.
Causes:	Is RAM DIMM genuine? Is subject RAM DIMM gap setting proper? Is error recovered by replacing subject ROM DIMM?
Remedy:	Use genuine RAM DIMM. Reset subject RAM DIMM. Replace RAM DIMM. Replace TIG board. (Replace EEPROM)

Error code:	040
Display:	Service Call 040: Error
Description:	CU EEPROM Error
Causes:	Is error recovered by replacing EEPROM on CU board?
Remedy:	Replace EEPROM. (Recover user environment.) Replace TIG board. (Replace EEPROM)

Error code:	052
Display:	Power Off/on 052: Error
Description:	Image Processor Driver Error
Causes:	Does this error message reappear?
Remedy:	Is the error display reproducible? Power OFF/ON Replace CU PCB. (Replace EEPROM)

Error code:	070
Display:	Service Call 070: Error
Description:	CANT_HAPPEN PS firmware fault detected.
Causes:	Confirm that error is recovered by turning power OFF/ON.
Remedy:	Replace TIG board. (Replace EEPROM.)

Error code:	072
Display:	Service Call 072: Error
Description:	Engine communication error I/F error between PU-CU.
Causes:	Is CU assembly set properly? Is error recovered by replacing TIG board?
Remedy:	Set properly. Replace TIG board. (Replace EEPROM.) Replace PU board.

Error code:	073
Display:	Reboot the printer. 073: Error xxxxxxxx
Description:	Video Error Error is detected when expanding the video data. (Illegal data is received.)
Remedy:	Is the CU assembly installed normally? Does this error recur? Re-install the CU assembly normally. Change the PC with another PC having high specifications, or alternately reduce resolution power and execute the print again. Replace the CU board. Replace the interface cable. Re-install the PC Printer driver. Is the CU assembly installed normally? Does this error recur? Does the error depend on print Data? Re-install the CU assembly normally. Execute the print again. Print any other data. Replace the CU board. Send the data to design division and request analysis of the data.

Error code:	081
Display:	Service Call 081: Error
Description:	Parameter Match Check Error
Remedy:	Normal Read/Write not possible with EEPROM or Flash. If the condition does not change replace CU PCB.

Error code:	104
Display:	Service Call 104: Error
Description:	Developer Motor Failure The Developer Motor rotation signal indicates that the motor is no longer operational.
Causes:	• Developer Drive Assembly, PL8.1.1 • Engine Control Board, PL9.1.16 • Interlock Switch, PL9.1.11 • FAN/PHD/MOT Harness, PL10.1.9
Remedy:	1 Check the Developer Drive Assembly for damage. Are any parts of the Developer Drive Assembly damaged or excessively worn? Replace the Developer Drive Assy. Go to Step 2. 2 Check the Developer Motor connection. Is P/J491 connected to the harness? Go to Step 3. Reconnect the Developer Motor. 3 Test the Developer Motor. 1. Close the Interlock Switch while testing. 2. Run the Service Diagnostics Developer Motor test. Does the motor operate? Go to Step 5. Go to Step 4. 4 Check for +24 V to the Developer Motor. Is the +24 V across P/J491-1 <=> P/J 481-5? Go to Step 6. Go to Step 5. 5 Test the Interlock Switch. Run the Service Diagnostics Interlock Switch test. Does the switch function correctly? Go to Step 6. Replace the Interlock Switch. 6 Check all pins on the FAN/PHD/MOT Harness PL10.1.9 for continuity. 1. Disconnect P/J48 and P/J491. 2. Check continuity between J48 <=> J491. Replace the Engine Control Board. Replace the FAN/PHD/MOT Harness.

Error code:	106
Display:	Service Call 106: Error
Description:	Motor Failure One of the primary drive motors has failed.
Causes:	• Main Drive Assembly, PL8.1.2 • Developer Drive Assembly, PL8.1.1 • Fuser Drive Assembly, PL5.2.25 • Engine Control Board, PL9.1.16 • Interlock Switch, PL9.1.11
Remedy:	1 Check the motors. Run the Service Diagnostics motor tests to determine the failed part. Is the failed part the Main Drive Motor? Go to. Test the Fuser Motor. 2 Is the failed part the Fuser Drive Motor? Go to. Test the Developer Motor. 3 Is the failed part the Developer Drive Motor? Go to. Replace the Engine Control Board.

Error code:	120
Display:	Service Call 120: Error
Description:	Fuser Error
Causes:	1) Is fan in PU unit operating? 2) Error reoccurs after replacing fan motor.
Remedy:	Wrong fuser lamp - hot roll - replace the fuser assembly. See “Fuser assembly”

Error code:	121
Display:	Service Call 121: Error
Description:	Fuser Error
Causes:	Is cable between PU board andhighvoltage power LSI connected properly?
Remedy:	Wrong fuser lamp - BUR - replace the fuser assembly

Error code:	122
Display:	Service Call 122: Error
Description:	Finisher Decurler Failure, Code 122 The level of the Decurler Cam Home Sensor did not change 4 seconds after the Decurler Cam Clutch has turned on.
Causes:	• Decurler Cam Clutch • Stacker Motor • Finisher Control Board
Remedy:	1 1. Rotate the actuator while running the Decurler Cam Position test in diagnostics. 2. Does the value change between H and L? Go to step 2. Troubleshoot using the transmissive sensor procedure. 2 Does the decurler cam clutch operate in diagnostics? Check for a mechanical problem with the decurler cam clutch drive. If no problem is found replace the clutch. Go to step 3. 3 Is +24 VDC present at P/J 849-1? Replace the decurler cam clutch. Go to step 4. 4 Is +24 VDC present at test point 5 on the finisher control board? Replace the finisher control board. Troubleshoot the +24 VDC interlock circuit. 5 Is +24 VDC present at P/J 847-11 with the Finisher Stacker Motor Down test running in diagnostics? Replace the stacker motor. Replace the finisher control board

Error code:	123
Display:	Service Call 123: Error
Description:	Finisher Set Clamp Failure, Code 123 The set clamp home sensor did not turn on within 2 seconds after the set clamp started operation.
Causes:	• Set Clamp Solenoid • Finisher Control Board
Remedy:	1 1. Check the Set Clamp home sensor in diagnostics. 2. Does the value change from H to L while rotating the actuator? Go to step 2. Use the transmissive Sensor procedure to diagnose and repair the sensor. 2 Does the solenoid energize when running the Set Clamp Paddle test in diagnostics? Go to step 3. Go to step 4. 3 1. Run the Eject Forward Test and then the Eject Release Test in diagnostics. 2. Does the set clamp paddle turn once? Replace the finisher control board. Go to step 4. 4 Is +24 VDC present at P848A-10? Go to step 5. Go to step 6. 5 Is +24 VDC present at P848A-11? Replace the finisher control board. Replace the set clamp solenoid. 6 Is +24 VDC present at test point 9 on the finisher control board? Replace the finisher control board. Troubleshoot and repair the +24 VDC interlock circuit.

Error code:	124
Display:	Service Call 124: Error
Description:	Finisher Communication Failure, Code 124
Remedy:	There are no diagnostic routines for problems involving serial communications. It is recommended that you address the following assemblies in this order: • Finisher Control Board • Engine Control Board • Perform continuity checks on any wiring harnesses involved.

Error code:	126
Display:	Turn power OFF and wait 126: Dew error
Description:	Fuser Error
Causes:	Sensor dew error detected.
Remedy:	Fuser open thermistor hot roll

OKI C3300N

Общие характеристики

Тип

Цветность печати

Размещение

Макс. формат

Тип устройства

Область применения

Технология печати

Число страниц в месяц

Факс

Телефон

Печать фотографий

Копир

Сканер

Принтер

Время разогрева

Двусторонняя печать

Пигментные чернила

Печать без полей

Прямая печать

Макс, разрешение для ч/б печати

Время выхода первого отпечатка

Сканер

Стандарт WIA

Отправка изображения по e-mail

Стандарт TWAIN

Расходные материалы

Ресурс фотобарабана

Ресурс ч/б картриджа/тонера

Ресурс цветного картриджа/тонера

Количество картриджей

Печать на:

Плотность бумаги

Факс

Цветной

Телефон

Автоответчик

Стандарт DECT

Спикерфон

Проводная трубка

Caller ID

Беспроводная трубка

АОН

Языки управления

Лотки

Емкость лотка ручной подачи

Подача бумаги

Вывод бумаги

Финишер

Брошюровщик

Сортер

Сортировка со сдвигом

Степлер

Интерфейсы

LPT

Bluetooth

Wi-Fi

FireWire (IEEE 1394)

Ethernet (RJ-45)

USB

Устройство для чтения карт памяти

RS-232

Инфракрасный порт

Версия USB

Память/Процессор

Частота процессора

Объем памяти

Дополнительная информация

Мин. системные требования

Поддержка ОС

Потребляемая мощность

Уровень шума

Габариты

Высота

Вес

Глубина

Ширина

Модули

Детали

Error code:	127
Display:	Contact the Service center. 127: Error
Description:	Fuser Error
Causes:	• Scanner motor defective (motor lead connected incorrectly) • MCU board defective (scanner motor control unit)
Remedy:	Fuser open thermistor BUR

Error code:	140
Display:	SVC 140 ERROR
Description:	Motor
Remedy:	DC motor accel stall - staging - replace the Staging motor. If this does not fix the problem, replace the “System board”

Error code:	154
Display:	Service Call 154: Error
Description:	Jam at Registration Roller: Jam RR The Registration Sensor indicates that paper did not reach the sensor on time or that paper remains in the Registration Chute.
Causes:	• Registration Sensor, PL4.1.3 • Registration Sensor Actuator, PL4.1.1 • Registration Roller Assembly, PL4.2.1
Remedy:	1 Check the following for damage. • Registration Sensor Actuator, PL4.1.1 • Registration Roller Assembly, PL4.2.1 Is there any damage? Clean or replace as needed. Go to Step 2. 2 Test the Registration Sensor. Run the Service Diagnostics Registration Sensor test. Does the sensor function correctly? Go to Step 6. Go to Step 3. 3 Check the Registration Sensor connection. Is the Registration Sensor connected to the harness? Go to Step 4. Reconnect. 4 Check all pins on the REGISNS Harness PL 4.1.4 for continuity. 1. Disconnect P/J181 and P/J18. 2. Check continuity between J181 <=> J18. Go to Step 5. Replace the Registration Sensor Harness. 5 Check the Registration Sensor signal. Block the Registration Sensor. Verify the voltage between P/J18-3 <=> P/J18-2 on the Engine Control Board is 0 VDC. Go to Step 6. Replace the Registration Sensor. 6 Test the Registration Clutch. 1. Close the Interlock Switch while testing. 2. Run the Service Diagnostics Registration Clutch test. Does the clutch function correctly? Go to Step 8. Go to Step 7. 7 Check the Registration Clutch resistance. Disconnect connector P/J192. Is the resistance between J192-1 <=> J192-2 less than 200ƒ¶? Go to Step 8. Replace the Registration Clutch (Part of the Registration Roller Assembly) 8 Check for +24 V to the Registration Clutch. 1. Disconnect P/J192. 2. Close the Interlock Switch while testing. Is there +24 V across P192-3 <=> ground? Replace the Registration Chute. Replace the Engine Control Board.

Error code:	155
Display:	Service Call 155: Error
Description:	Misfeed at Tray 1 (MPT): Jam T1 Paper fed from Tray 1 (MPT) did not reach the Registration Sensor on time.
Causes:	• Feed Roller Assembly MPT, PL5.3.20 • Interlock Switch, PL9.1.11 • Registration Sensor, PL4.1.3 • Feed Solenoid, PL5.3.9 • Registration Roller Assembly, PL4.2.1 • Main Drive Assembly, PL8.1.2
Remedy:	1 Check the following for evidence of fault or damage: • Feed Roller Assembly MPT, PL5.3.20 • Tray 1 (MPT) • Registration Sensor, PL4.1.3 • Main Drive Assembly, PL8.1.2 Remove any foreign objects or paper debris from the paper path. Is there any damage? Replace any damaged or excessively worn parts. Go to Step 2. 2 Test the Registration Sensor. Run the Service Diagnostics Registration Sensor test. Does the sensor function correctly? Go to Step 6. Go to Step 3. 3 Check the Registration Sensor connection. Is the Registration Sensor connected to the harness? Go to Step 4. Connect the sensor. 4 Check all pins of the REGISNR Harness PL4.1.4 for continuity. 1. Disconnect P/J181 and P/J18. 2. Check continuity between J181 <=> J18. Go to Step 5. Replace the Registration Sensor Harness. 5 Check the Registration Sensor signal. Block the Registration Sensor. Verify the voltage between P/J18-3 <=> P/J18-2 on the Engine Control Board is 0 VDC. Replace Registration Sensor. Go to Step 6. 6 If possible, print a Test Print from Tray 1 (MPT). Does the Main Motor function properly? Go to Step 16 Go to Step 7 7 Test the Main Drive Assembly. Run the Service Diagnostics Main Motor test. Does the Main Motor turn? Replace the Engine Control Board. Go to Step 8. 8 Check for +24 V to the Main Drive Motor 1. Disconnect P/J481. 2. Close the Interlock Switch while testing. Is there +24 V across J481-10 <=> J481-8? Go to Step 12. Go to Step 9. 9 Test the Interlock Switch. Run the Service Diagnostics Interlock Switch test. Does the Interlock Switch function correctly? Go to Step 11. Go to Step 10. 10 Check for +5 V to the Interlock Switch Disconnect P/J161. Is there +5 V across P161-1 <=> P161-2? Replace the LVPS. Replace the Interlock Switch. 11 Check FAN/PHD/MOT Harness continuity. 1. Disconnect P/J48 and P/J481. 2. Check continuity between J48 <=> J481 Replace Main Drive Motor Replace FAN/ PHD/MOT Harness. 12 Check Turn Roller function. 1. Perform Steps 1 ~ 3 on. 2. Open and close the front door. 3. Observe the Turn Roller. Does the Turn Roller turn while the machine is warming up? Go to Step 16. Go to Step 13. 13 Test the Turn Clutch. 1. Run the Service Diagnostics Tray 1 (MPT) Turn Clutch test. 2. Close the Interlock Switch while testing. Does the Turn Clutch function normally? Check that the Clutch doesn’t slip. Check the gears for damage. Go to Step 14. 14 Check for +24 V to the Turn Clutch. 1. Disconnect P/J191. 2. Close the Interlock Switch while testing. Is there +24 V across P191-2 <=> ground? Go to Step 15. Replace the Engine Control Board. 15 Check Turn Clutch resistance. Disconnect P/J191. Is the resistance between J191-1 <=> J191-2 less than 200Ω? Go to Step 16. Replace the Turn Clutch (Part of the Registration Roller Assembly). 16 If possible, print a Test print from Tray 1 (MPT). Check the Feed Gear operation. Does the gear function normally? Check for damage or obstructions in the paper path. Go to Step 17. 17 Test the Feed Solenoid. 1. Close the Interlock Switch while testing. 2. Run the Service Diagnostics Tray 1 (MPT) Feed Solenoid test. Does the Feed Solenoid function normally? Check that the Feed Solenoid spring and stopper disengage correctly. Go to Step 18. 18 Check all pins on the FRONT/DUP Harness PL5.3.28 for continuity. 1. Disconnect P/J132 and P/J13. 2. Check continuity between J13 <=> P132. Go to Step 19. Replace the FRONT/DUP Harness Assembly. 19 Check Feed Solenoid resistance. Disconnect connector P/J132. Is the resistance between J132-1 <=> J132-2 less than 100Ω? Replace the Engine Control Board. Replace the Feed Solenoid.

Error code:	167
Display:	Service Call 167: Error
Description:	Motor
Causes:	Is the error message displayed? Does this error recur?
Remedy:	The incorrect configuration ID. See “Web oiler fuser kit installation” on page 4-88 to set configuration ID.

Error code:	168
Display:	Service Call 168: Error
Description:	Motor
Causes:	Is the error message displayed? Does this error recur?
Remedy:	Unknown manufacture type - perform “Motor Detect” on page 3-18. If you do not find the problem after performing the test, call your next level support.

Error code:	169
Display:	Service Call 169: Error
Description:	Motor
Causes:	Is the error message displayed? Does this error recur?
Remedy:	Mirror motor lock not achieved - black - go to “Printhead diagnostics” on page 3-1. Note: Do not adjust or replace any printhead before performing checks in “Printhead diagnostics” on page 3-1.

Error code:	174
Display:	Contact the Service center. 174: Error
Description:	Motor
Causes:	Does this error recur?
Remedy:	Mirror motor lost lock - magenta - go to “Printhead diagnostics” on page 3-1. Note: Do not adjust or replace any printhead before performing checks in “Printhead diagnostics” on page 3-1.

Error code:	175
Display:	Contact the Service center. 175: Error Note)
Description:	Motor
Causes:	Does this error recur?
Remedy:	Mirror motor lock not achieved - yellow - go to “Printhead diagnostics” on page 3-1. Note: Do not adjust or replace any printhead before performing checks in “Printhead diagnostics” on page 3-1.

Error code:	190
Display:	Service Call 190: Error
Description:	System Memory Overflow
Remedy:	System Memory Overflow Power OFF/ON Replace CU PCB. (Replace EEPROM)
