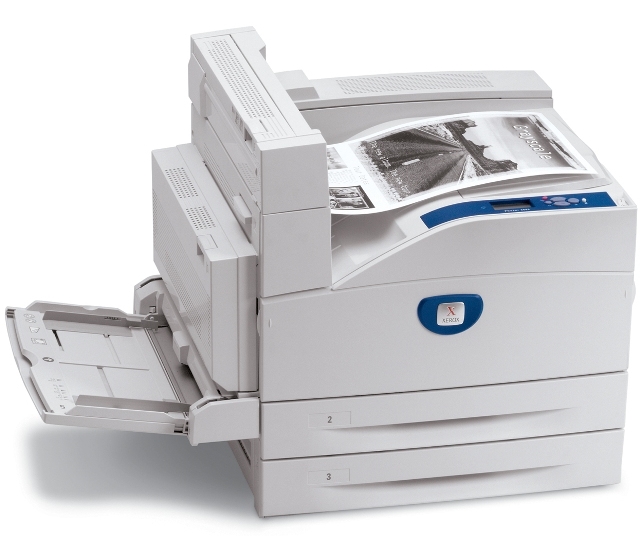

Xerox Phaser 5500B

Рейтинг

Снят с производства

Тип устройства

Принтер

Технология печати

лазерная

Макс. формат

Число страниц в месяц

300000

Скорость печати A4

Цветность печати

черно-белая

Общие характеристики
Размещение	настольный
Число страниц в месяц	300 000
Область применения	большой офис
Макс. формат	A3
Сканер
Факс
Телефон
Печать фотографий
Копир
Технология печати	лазерная
Цветность печати
Тип	лазерный/светодиодный
Тип устройства	Принтер
Принтер
Прямая печать
Двусторонняя печать
Пигментные чернила
Печать без полей
Макс, разрешение для ч/б печати
По Y	1 200
По X	1 200
Скорость ч/б печати
A4	50
A3	25
Время выхода первого отпечатка
Ч/б	3
Сканер
Стандарт WIA
Отправка изображения по e-mail
Стандарт TWAIN
Расходные материалы
Количество картриджей	1
Ресурс ч/б картриджа/тонера	30 000
Печать на:
Карточках
Матовой бумаге
Пленках
Этикетках
Глянцевой бумаге
Конвертах
Рулоне
Фотобумаге
CD/DVD
Плотность бумаги
Минимальная	60
Максимальная	216
Факс
Цветной
Телефон
Стандарт DECT
Спикерфон
Caller ID
Автоответчик
Беспроводная трубка
АОН
Проводная трубка
Языки управления
PostScript 2
PDF
PCL 5c
PPDS
PCL 5e
PostScript
PostScript 3
PCL 6
Лотки
Подача бумаги
Максимальная	4 100
Стандартная	1 100
Вывод бумаги
Максимальный	4 000
Стандартный	500
Финишер
Брошюровщик
Сортер
Сортировка со сдвигом
Степлер
Интерфейсы
Версия USB	2,0
USB
LPT
Инфракрасный порт
FireWire (IEEE 1394)
Bluetooth
RS-232
Ethernet (RJ-45)
Устройство для чтения карт памяти
Wi-Fi
Веб-интерфейс
Память/Процессор
Объем памяти	128
Макс, объем памяти	512
Частота процессора	500
Дополнительная информация
Мин. системные требования	Intel Pentium II
Поддержка ОС
Windows
Linux
Mac OS
DOS
Уровень шума
При работе	54
Габариты
Ширина	640
Высота	498
Вес	41
Глубина	525

Модули

DUPLEX

PAPER FEED

(Подача и захват бумаги)

(Внутренние компоненты)

(Комплекты)

FRAME L

(Документация)

(Узел термозакрепления)

(Электронные компоненты)

Детали

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

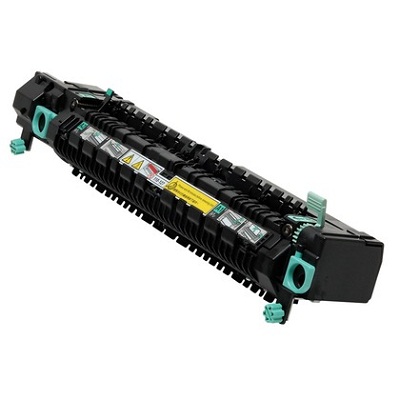

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Деталь:	Накладка площадки отделения бумаги из лотка ручной подачи (нижняя)
Парткод:	019E56551
Цена:	440 ₽

$xerox\121K32660.jpg$

Деталь:	Муфта узла регистрации
Парткод:	121K32660
Цена:	2 200 ₽

$xerox\059K42525.jpg$

Деталь:	Узел подачи бумаги из кассеты, в сборе
Парткод:	059K42525
Цена:	16 900 ₽

Деталь:	Привод узла регистрации, в сборе
Парткод:	015K73510

$xerox\054K23940.jpg$

Деталь:	Направляющая бумаги в узле регистрации
Парткод:	054K23940
Цена:	2 000 ₽

Деталь:	Фланец в узле привода
Парткод:	005E17860
Цена:	370 ₽

Деталь:	Стопор лотка
Парткод:	003E61510
Цена:	2 800 ₽

$xerox\054K24092.jpg$

Деталь:	Направляющая в узле подачи бумаги
Парткод:	054K24092
Цена:	1 100 ₽

$xerox\054K24055.jpg$

Деталь:	Направляющая вертикальной подачи бумаги
Парткод:	054K24055
Цена:	9 000 ₽

Деталь:	Шестерня (18 зубов) вала вертикальной подачи бумаги
Парткод:	007E79270
Цена:	400 ₽

Деталь:	Подшипник вала вертикальной подачи бумаги (левый)
Парткод:	013E29830
Цена:	600 ₽

Деталь:	LASER SCANNER ASSY
Парткод:	062K13615

$xerox\130K64270.jpg$

Деталь:	Датчик узла регистрации, в сборе
Парткод:	130K64270
Цена:	1 400 ₽

$xerox\604K55270.jpg$

Деталь:	FUSER ASSEMBLY (220v)
Парткод:	604K55270
Цена:	55 600 ₽

Деталь:	Датчик выхода бумаги из узла термозакрепления, в сборе
Парткод:	604K71430
Цена:	3 700 ₽

Деталь:	Комплект для технического обслуживания
Парткод:	109R00732
Цена:	60 000 ₽

Деталь:	Сервисная документация (Английский язык; 03/2008)
Парткод:	705P01216

Коды ошибок

E1-1

E1-2

E1-6

E3-1, E3-2

E3-6

E4-1

E4-3, E4-5

E4-6

E8-2

H1-1 ... H1-4

H1-5

H2-7

H2-8

H3-1, H3-2

H3-7

H4-1, H4-2

H4-3, H4-4

H5-11

H5-12

H5-13

H5-21, H5-23

H5-22, H5-24

H5-31, H5-32

H5-33, H5-34

H5-4, H5-7, H5-8

H5-81, H5-82

H5-83, H5-84

H5-86

H5-91

H5-95, H5-96

H6-4

H6-7

H7-3, H7-4

H7-7

H7-8

H8-1, H8-2

H8-3, H8-4

J1-2

J3-1

J4-1

J6-1

J7-1, J7-2

J7-3

J8-1, J8-2

J8-3

U0-1, U1-1

U1-4

U3-3

U3-5

U4-1

U4-2 ... U4-5

U4-7

U4-9

U5-1

U5-9

U6-2 ... U6-7

Описание

Парткод

Название

XEROX Комплект техобслуживания 220V

XEROX Тонер-картридж черный

XEROX Блок фотобарабана

XEROX Тонер-картридж черный Metered

XEROX Печка в сборе 220V

Деталь:	Переключатель формата бумаги
Парткод:	110K12100
Цена:	1 500 ₽

Деталь:	Накладка площадки отделения бумаги из кассеты и лотка ручной подачи
Парткод:	019K09420
Цена:	4 000 ₽

Деталь:	Комплект роликов захвата / подачи бумаги из кассеты
Парткод:	604K20360
Цена:	5 900 ₽

Деталь:	Привод нижнего узла регистрации, в сборе
Парткод:	015K73511
Цена:	1 200 ₽

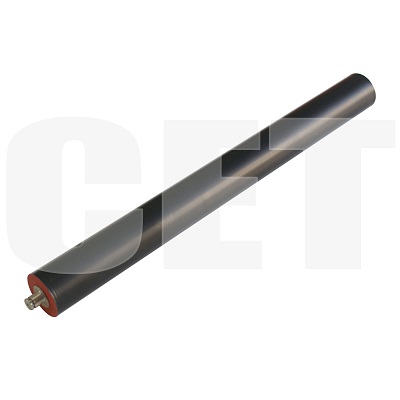

Деталь:	Прижимной вал
Парткод:	CET3957
Цена:	1 500 ₽

Error code:	E1-1
Description:	Paper Size Jam - E1-1 Regi Area Jam Paper did not pass the Registration Sensor located behind Door A, within the specified time.
Causes:	• Registration Sensor • Registration Clutch • Take Away Roller • Engine Control Board
Remedy:	1 Check paper position at Door A or B. Does the paper touch the Registration Sensor or Feeder’s Pre-Feed Sensor? Remove the paper. Go to Step 2. 2 Check the Take Away Roller. Open Door A. Is the Take Away Roller worn or contaminated with paper dust? Clean or replace the Take Away Roller. Go to Step 3. 3 Test the Registration Sensor. 1. Open Door A. 2. Run the Service Diagnostics Registration Sensor test. Does the sensor change state? Go to Step 7. Go to Step 4. 4 Check the Registration Sensor connection. Are P/J104 and P/J403B connected? Go to Step 5. Connect the sensor. 5 Check continuity between the Registration Sensor and Engine Control Board. Is there continuity on each wire between P/ J104 <=> P/J403? Go to Step 6. Repair the wiring. 6 Check for +5 V at the Registration Sensor. Is there +5 V across the sensor connector’s P/J104-1 <=> ground? Replace the Registration Sensor. Replace the Engine Control Board. 7 Test the Registration Clutch operation.Run the Service Diagnostics Registration Clutch test. Does the clutch operate properly? Replace the Engine Control Board (page 8-89). Go to Step 8. 8 Check the Registration Clutch connection. Are P/J215 and P/J403B connected? Go to Step 9. Connect P/J215 and P/J403B. 9 Check continuity between the Registration Clutch and Engine Control Board. Is there continuity on each wire between P/ J215 <=> P/J403? Go to Step 10. Repair the wiring. 10 Check for +24 V to the Registration Clutch. Is there +24 V across P215-2 (+) <=> ground? Go to Step 11. Replace the Engine Control Board. 11 Check Registration Clutch resistance. Replace the Engine Control Board. Replace Registration Clutch.

Error code:	E3-1, E3-2
Display:	“Jam At Top; Open Top Cover To Clear\ Press i”
Description:	Jam at A - Fuser Area Jam Paper did not actuate the Fuser Exit Sensor, located behind Door A, within the specified time. • Jam at A - E3-1 Fuser Area Jam • Jam at A - E3-2 Fuser Area Jam
Causes:	• Fuser Exit Sensor • Take Away Roller • Engine Control Board • Fuser
Remedy:	1 Check paper position. Open Door A. Does the paper touch the Fuser Exit Sensor? Remove the paper. Go go step 2. 2 Check the Fuser for a paper jam. Open Door A. Is there a paper jam in the Fuser? Go to Step 3. Remove the paper. 3 Check the Fuser installation. Open Door A. Is the Fuser installed correctly? Go to Step 4. Correct the installation. 4 Check the Take Away Roller. Open Door A. Is the Take Away Roller worn or contaminated with paper dust? Go to Step 5. Clean or replace Take Away Roller. 5 Test the Fuser Exit Sensor operation. 1. Open Door A. 2. Run the Service Diagnostic Fuser Exit Sensor test. Does the sensor state change each time paper touches the sensor? Reconnect the connector of the Engine Control Board. Go to Step 6. 6 Check the Fuser Exit Sensor connection. Are P/J125 and P/J410 connected? Go to Step 7. Connect P/J125 and P/J410. 7 Check continuity between the Fuser Exit Sensor and Engine Control Board. Is there continuity on each wire between P/ J125 <=> P/J410? Go to Step 8. Repair the wiring. 8 Check for +5 V to the Fuser Exit Sensor. Is there +5 V across J125-3 (+) <=> ground? Replace the Fuser Exit Sensor. Replace Engine Control Board
